EtherCat烧写EEPROM便捷方法

ethercat是国内广泛使用的工业以太网通信协议，在从站开发过程中，经常需要对eeprom进行配置修改。本文介绍一种通过twincat工具将xml文件写入eeprom的高效方法，操作简单，适用于多种开发环境，能够显著提升系统配置效率与稳定性，为ethercat从站的调试和部署提供有力支持。

1、安装Twincat3.1软件后，只需将目标XML配置文件复制到指定目录即可开始配置流程。

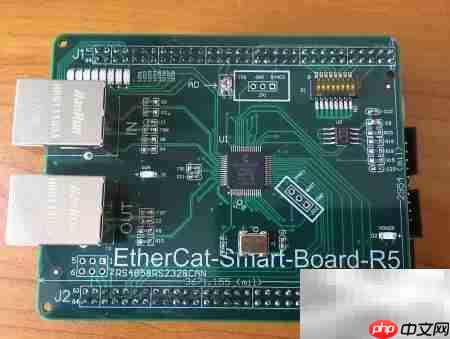

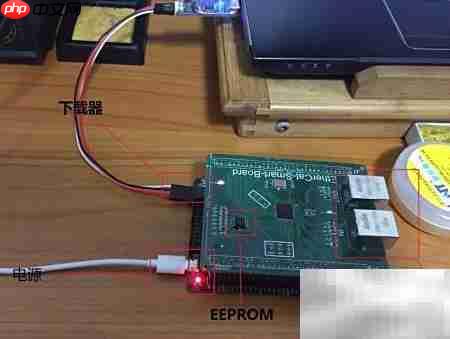

2、给开发板上电，并用网线将其与电脑连接，如下图所示。

3、EEPROM用于存储从站的关键配置数据，即ESI（Ethernet Serial Interface）信息，通常以XML格式存在。本方法利用Twincat工具直接将XML文件烧录至EEPROM中，实现快速配置。

4、将所需的XML文件复制到C盘下TwinCAT3.1安装路径中的IoEtherCAT文件夹内，确保其处于软件识别的正确目录下，以便系统能正常加载该配置。

5、请确认已正确安装TwinCAT所需的核心驱动程序，以保证设备通信正常。

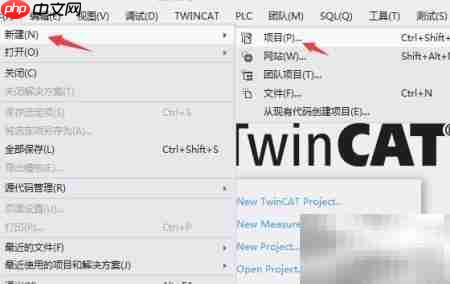

6、根据Twincat操作指南，依次点击“文件”→“新建”→“项目”，在弹出窗口中选择创建标准Twincat项目，完成工程建立。

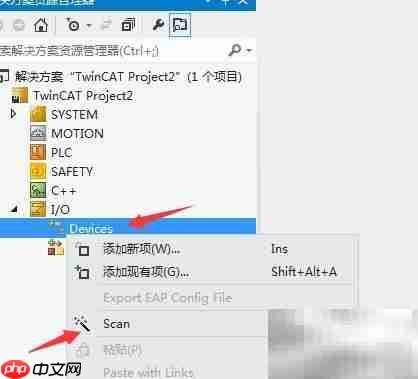

7、在项目界面中右键点击“设备”，选择“扫描设备”功能，用于发现并连接目标从站设备。

8、进入EEPROM烧录界面有两种可选方式，任选其一即可完成后续操作。
