Cadence16.6线宽规则设置

cadence软件深受电子设计爱好者与工程师喜爱，广泛应用于电路原理图绘制及pcb板级设计。在实际布线操作启动前，合理配置各项设计约束是确保布板质量的关键步骤。本文聚焦于基础设计规则中的导线宽度设定流程，旨在助力设计人员更规范、高效地完成pcb布局工作，从而保障信号完整性、电源稳定性及整体系统可靠性。

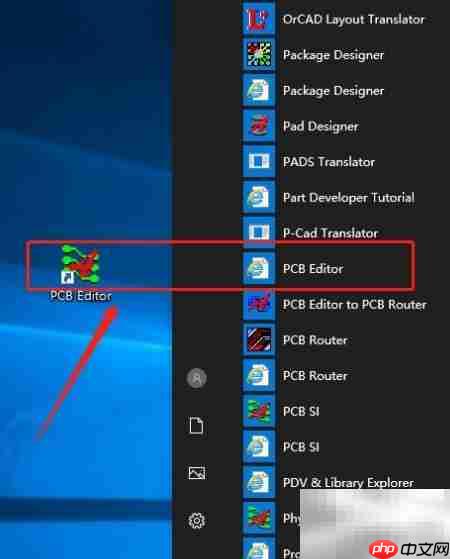

1、 启动PCB设计环境，进入主编辑界面。

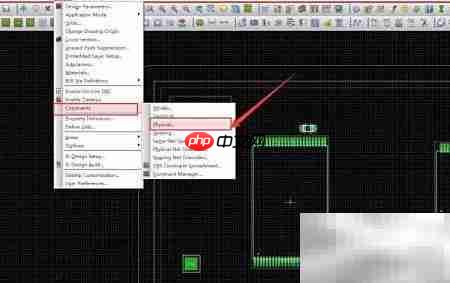

2、 点击顶部菜单栏，依次选择 Setup → Constraints → Physical，打开物理约束规则配置窗口。

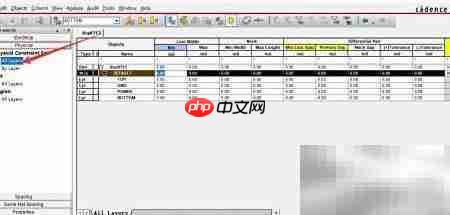

3、 第三步，在左侧“Physical Constraints”树状结构中展开并选中“All Layers”，即可一览各层默认线宽参数，涵盖常规走线、焊盘引脚、过孔连接等关键对象的初始值，为后续差异化设置提供基准参考。

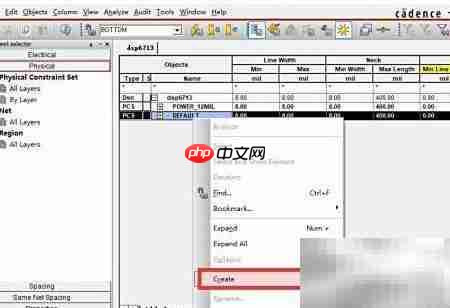

4、 第四步，于默认规则项（Default）上右键单击，选择“Create Physical CSet”，用于定义具有特定电气或工艺要求的线宽集合。

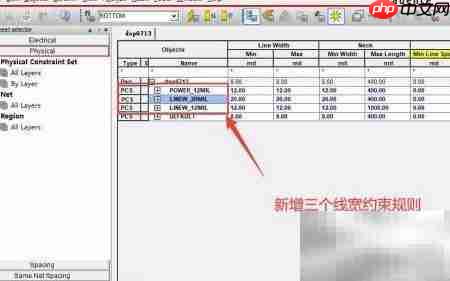

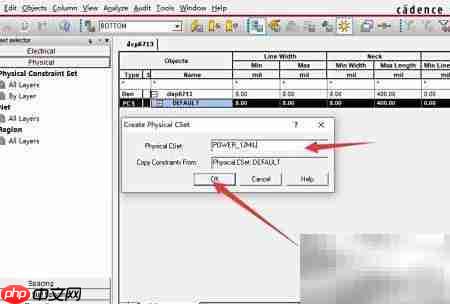

5、 在弹出对话框中输入自定义线宽规则组名称，例如 POWER_12MIL，点击确认后，在右侧约束列表中逐项添加对应网络所需的最小/最大/优选线宽值。
